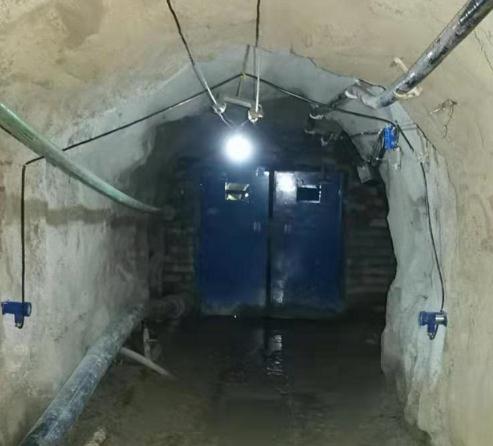

煤礦風門氣動控制裝置與風門聯鎖系統都是以壓縮空氣為動力源，通過氣動控制裝置控制氣缸的伸縮，從而帶動門扇的開啟和關閉。當需要打開風門時，氣動控制裝置將壓縮空氣送入氣缸，使氣缸活塞桿伸出，推動門扇打開；反之，當需要關閉風門時，氣動控制裝置將氣缸內的壓縮空氣排出，氣缸活塞桿縮回，門扇關閉。

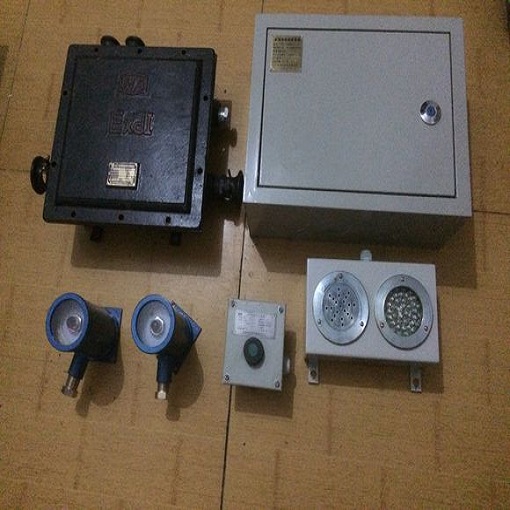

氣動風門控制裝置通常由主控箱、氣缸、控制閥、傳感器、管路等部分組成。主控箱是風門氣動控制裝置系統的核心，用于接收GUH3礦用本安型紅外感應開關（紅外感應器）傳來的信號，并根據KXJ127礦用隔爆兼本安型電控箱里預設PLC可編程控制器的程序發出控制指令；氣缸是執行元件，用于驅動風門的開啟和關閉；ZMK-127自動風門控制用電控裝置的DFH10-0.8礦用本安型氣動電磁閥用于調節壓縮空氣的流向和流量；傳感器則用于監測風門的狀態和位置等信。
